El siglo XXI es el siglo de los materiales inteligentes. Mientras que el acero y el concreto han dominado la construcción por décadas, los materiales composite (como el PRFV – Poliéster Reforzado con Fibra de Vidrio) están ganando terreno en aplicaciones donde la durabilidad en ambientes agresivos es primordial.
Tipos de Composites en la Ingeniería Civil
1. PRFV (Plástico Reforzado con Fibra de Vidrio)
Es el más común debido a su costo-eficiencia. Se utiliza en rejillas de piso (gratings), perfiles estructurales y tanques de almacenamiento.
2. CFRP (Polímero Reforzado con Fibra de Carbono)
Extremadamente resistente y ligero. Se utiliza para el refuerzo de estructuras existentes (encamisado de columnas) o en puentes de gran luz.
3. WPC (Wood Plastic Composite)

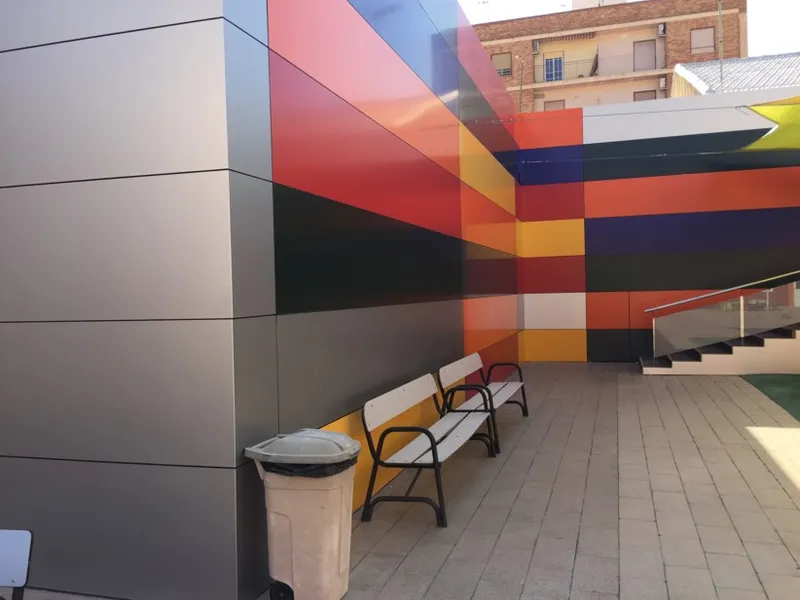

Mezcla de fibras de madera y termoplásticos. Muy usado en cubiertas (decks) y fachadas por su estética y resistencia a la intemperie sin necesidad de mantenimiento.
| Propiedad | Acero Estructural | Composite (PRFV) |
|---|---|---|
| Densidad (kg/m³) | 7,850 | 1,600 – 2,000 |
| Resistencia a la Corrosión | Baja (Requiere pintura/galvanizado) | Inmune |
| Conductividad Eléctrica | Alta (Conductor) | Nula (Aislante) |
| Instalación | Pesada (Requiere grúas) | Ligera (Manual en muchos casos) |
Ventajas para el Mercado Industrial Venezolano
En regiones costeras de Venezuela (como Falcón, Anzoátegui o Zulia), la corrosión salina destruye el acero en pocos años. Aquí es donde el composite brilla:
– Infraestructura Petrolera: Rejillas y barandas en plataformas que no se oxidan con el salitre.
– Plantas de Tratamiento: Resistencia total a químicos agresivos y vapores corrosivos.
– Construcción Sostenible: Menor huella de carbono en el transporte debido a su bajo peso.
Análisis de Costo vs Ciclo de Vida
| Material | Costo Inicial (USD/kg) | Vida Útil (años) | Costo de Mantenimiento | Costo Total a 25 Años |
|---|---|---|---|---|
| Acero galvanizado | $1.50 – $2.50 | 10 – 15 | Alto (repintado cada 3-5 años) | $8 – $12/kg |
| PRFV (Fibra de vidrio) | $3.50 – $6.00 | 25 – 30 | Cero (no requiere pintura) | $4 – $7/kg |
| CFRP (Fibra de carbono) | $25 – $50 | 50+ | Cero | $25 – $50/kg |
Aunque el PRFV cuesta inicialmente el doble que el acero, su costo total a 25 años es hasta un 40% menor debido a la eliminación del mantenimiento correctivo por corrosión.
Casos NO Recomendados para Composites en Venezuela
A pesar de sus ventajas, los composites no son la solución universal. En los siguientes escenarios es preferible optar por acero estructural o concreto armado:
| Escenario | Motivo Técnico | Alternativa Recomendada |
|---|---|---|
| Estructuras sometidas a impacto cíclico (ej. bases de martinetes, pisos de talleres de mecanizado pesado) | Los composites tienen baja resistencia al impacto repetitivo y pueden delaminarse internamente sin signos visibles externos. | Acero estructural ASTM A36 con recubrimiento epóxico. |
| Elementos que requieren alta rigidez a flexión (ej. vigas de gran luz con cargas puntuales elevadas) | El módulo de elasticidad del PRFV (15-30 GPa) es 7 veces menor que el del acero (200 GPa), generando deflexiones excesivas. | Acero estructural o concreto pretensazado. |
| Ambientes con temperaturas superiores a 80°C continuas (ej. chimeneas industriales, hornos) | La matriz polimérica (poliéster, viniléster) pierde resistencia mecánica por encima de su temperatura de transición vítrea (Tg). | Acero inoxidable 304/316 o concreto refractario. |
| Conexiones atornilladas con cargas de tracción elevadas | Los composites tienen baja resistencia al aplastamiento en agujeros (bearing stress), lo que puede provocar falla progresiva en las uniones. | Acero estructural con conexiones soldadas. |
| Proyectos con presupuesto inicial extremadamente limitado (ej. viviendas de interés social rural) | El costo inicial del PRFV ($3.50-$6.00/kg) duplica al del acero, y en estos proyectos no se capitaliza el ahorro en mantenimiento a largo plazo. | Acero galvanizado en caliente o madera tratada. |
Consejo del Auditor: Siempre evalúe la relación carga-deformación esperada. Si su diseño requiere una deflexión máxima menor a L/500 bajo carga de servicio, el composite probablemente no sea la opción adecuada.
Troubleshooting: Solución de Problemas en Terreno Venezolano
Basado en experiencias documentadas en proyectos petroquímicos del Zulia y plantas de tratamiento en Miranda, presentamos los problemas más comunes y sus soluciones prácticas:
| Problema | Causa Probable | Solución en Terreno |
|---|---|---|
| Delaminación superficial en bordes de rejillas | Corte con herramienta desafilada que generó calor excesivo y separación de fibras. | Sellar el borde con resina epóxica de baja viscosidad (ej. Sikadur 32) y lijar suavemente. Para cortes futuros, use disco diamantado para composite a baja velocidad (máx. 3000 RPM). |
| Pérdida de color o decoloración en perfiles expuestos al sol | Radiación UV degrada la resina superficial (especialmente en poliéster ortoftálico). | Aplicar capa de gel-coat con filtro UV (marca recomendada: Polylite 440-M850) cada 3-4 años. En zonas costeras de Falcón, usar viniléster con aditivo UV desde fábrica. |
| Aflojamiento de pernos en uniones atornilladas | Fluencia del composite por compresión localizada bajo la arandela. | Instalar arandelas de acero inoxidable de mayor diámetro (mín. 3 veces el diámetro del perno) y apretar con torque controlado (máx. 20 Nm para pernos M12). |
| Grietas capilares en tanques de almacenamiento químico | Incompatibilidad química entre la resina y el fluido almacenado (ej. ácido sulfúrico >30% en resina poliéster). | Drenar inmediatamente, lijar la zona afectada y aplicar un parche de resina viniléster (ej. Derakane 411-350). Verificar la ficha de resistencia química del fabricante antes de rellenar. |
| Deformación excesiva (deflexión) en pasarelas peatonales | Subdimensionamiento del perfil o uso de PRFV estándar donde se requiere PRFV con mayor módulo (fibra de vidrio unidireccional). | Reforzar con perfiles en U de acero inoxidable atornillados en la cara inferior. Para nuevos diseños, especificar PRFV con fibra unidireccional E-glass al 60% en volumen. |
| Acumulación de hongos o moho en decks de WPC | Humedad atrapada por falta de ventilación en la subestructura. | Limpiar con mezcla de agua y vinagre blanco (1:1). Mejorar ventilación dejando juntas de 5mm entre tablas. En zonas húmedas como el Estado Vargas, usar WPC con aditivo antimoho. |
Normas Internacionales Aplicables
ISO 1268:2021 – Plásticos reforzados con fibra. Preparación de probetas y
ASTM D3039/D3039M – Método de ensayo para propiedades de tracción de materiales compuestos de matriz polimérica.
Se recomienda consultar la ficha técnica del fabricante y realizar ensayos de caracterización según estas normas antes de cualquier aplicación estructural crítica.
