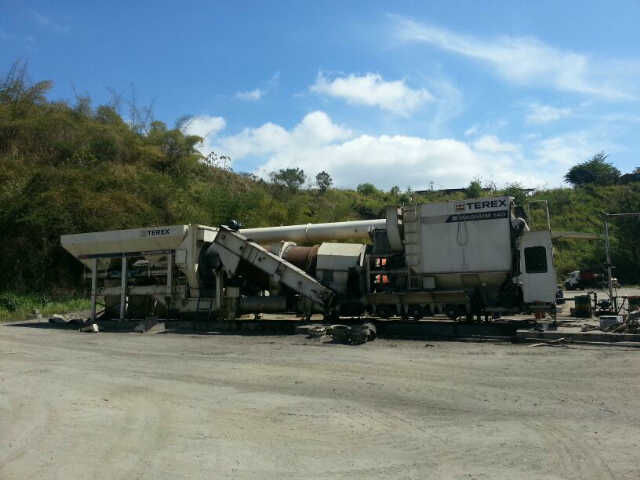

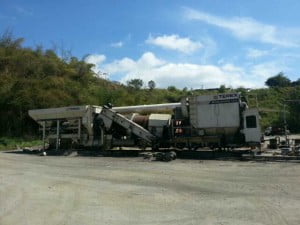

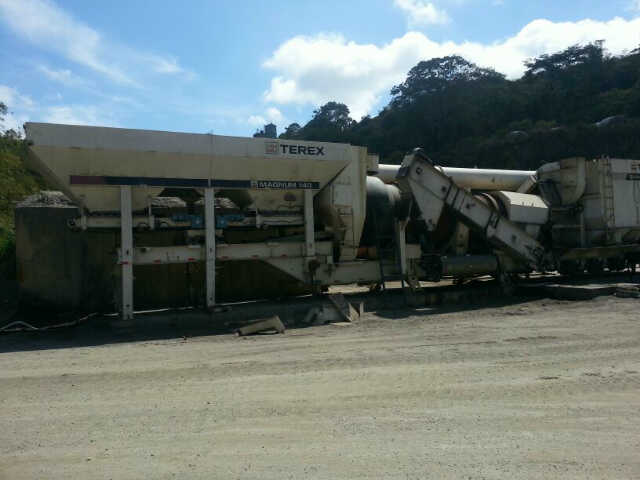

Planta de Asfalto Terex Magnum 140: Eficiencia y Movilidad en Pavimentación (2026)
En la industria de la pavimentación asfáltica, la Terex Magnum 140 representa el equilibrio ideal entre una alta capacidad de producción (140 toneladas por hora) y una movilidad excepcional. Diseñada para proyectos de infraestructura vial que requieren traslados frecuentes sin sacrificar la calidad de la mezcla, esta planta de contraflujo es un activo estratégico para contratistas que operan en diversas regiones. En esta guía técnica, analizamos los componentes que hacen de la Magnum 140 una líder en su clase.
1. Tecnología de Contraflujo: Mezcla Homogénea y Ecológica
La Magnum 140 utiliza el sistema de contraflujo, donde los agregados se mueven en dirección opuesta a los gases de combustión. Esto ofrece ventajas críticas:
* Eficiencia Térmica: Máximo aprovechamiento del calor del quemador, reduciendo el consumo de combustible.
* Bajas Emisiones: Al separar el proceso de secado del mezclado, se reduce significativamente la emisión de partículas y humos azules.
* Calidad de la Mezcla: Permite un control preciso de la temperatura del asfalto, evitando el envejecimiento prematuro del ligante.
2. Componentes del Sistema Magnum 140
Mezclador Externo de Alta Intensidad
A diferencia de las plantas de tambor convencionales, la Magnum 140 cuenta con un mezclador externo de doble eje que garantiza una cobertura uniforme del asfalto sobre cada partícula de agregado.
Sistema de Filtrado de Mangas (Baghouse)
Integrado en el mismo chasis, el sistema de filtrado asegura el cumplimiento de las normativas ambientales más estrictas, recuperando los finos para reincorporarlos a la mezcla si el diseño lo requiere.
Automatización Total
Equipada con sistemas de control electrónico que permiten monitorear en tiempo real la dosificación de agregados, el flujo de asfalto y la temperatura de salida, asegurando una producción constante y trazable.
3. Especificaciones Técnicas Principales
| Parámetro | Valor | Observación |
|---|---|---|
| Capacidad de Producción | 140 t/h | Basado en 5% de humedad inicial. |
| Tipo de Planta | Contraflujo Continua | Movilidad en un solo chasis (opcional). |
| Quemador | Alta Eficiencia | Compatible con Diesel, Gas u Fuel Oil. |
| Silo de Almacenamiento | Configurable | Opciones de 50 a 100 toneladas. |
4. Ventajas de Movilidad para el Mercado Venezolano
Dada la geografía y los desafíos logísticos en Venezuela, la Magnum 140 destaca por:
1. Montaje Rápido: Puede entrar en operación en pocos días tras llegar al sitio, reduciendo costos de movilización.
2. Chasis Robusto: Diseñado para soportar traslados por carreteras difíciles, manteniendo la alineación de sus componentes críticos.
3. Versatilidad de Combustible: Su quemador multiconfigurable permite adaptarse a la disponibilidad de energía en cada región del país.
5. Análisis de Costos y Retorno de Inversión
| Concepto | Valor Estimado (USD) | Notas |
|---|---|---|
| Precio de mercado (usada, 2008) | $180,000 – $350,000 | Varía según condición de tambor y quemador |
| Producción diaria (8h) | 1,000 – 1,100 toneladas | A 140 t/h efectivos |
| Costo de producción (por tonelada) | $6 – $12 | Combustible + mantenimiento + operador |
| Movilización (por traslado) | $15,000 – $30,000 | Camabajas, permisos y escoltas |
| Mantenimiento mayor (anual) | $25,000 – $50,000 | Blindajes, mangas, sensores |
| Retorno de inversión estimado | 14 – 24 meses | Proyecto continuo de pavimentación |
Nota: En el contexto venezolano, las plantas Terex Magnum 140 usadas que ingresaron al país durante la década del auge de infraestructura (2006-2012) todavía pueden encontrarse en flotas de constructoras establecidas. Es fundamental inspeccionar el tambor de secado, el sistema de pesaje (load cells) y el estado del baghouse antes de cualquier negociación.
6. Casos NO Recomendados para la Terex Magnum 140
Aunque la Magnum 140 es una planta versátil, existen escenarios en los que su uso no es la opción más acertada. Conocer estas limitaciones evita inversiones ineficientes:
| Escenario | Razón Técnica | Alternativa Recomendada |
|---|---|---|
| Producción inferior a 40 t/h | El consumo de combustible y desgaste de componentes no se justifica económicamente. | Planta discontinua tipo batch de 60-80 t/h. |
| Proyectos en zonas urbanas densas | El ruido del quemador y la vibración del mezclador pueden generar quejas vecinales. | Planta con encapsulamiento acústico o batch eléctrica. |
| Mezclas con alto contenido de RAP (>50%) | El diseño de contraflujo limita la incorporación de material reciclado sin modificar el tambor. | Planta batch con tambor secador paralelo para RAP. |
| Agregados con humedad superior al 8% | La eficiencia térmica cae drásticamente, aumentando el consumo de combustible. | Sistema de pre-secado o planta con tambor de mayor longitud. |
| Presupuesto de adquisición menor a $150,000 | El costo de mantenimiento mayor de una Magnum 140 usada puede superar el valor del equipo. | Planta china de menor capacidad (80-100 t/h) con repuestos locales. |
7. Mantenimiento y Longevidad
Para mantener una producción de 140 t/h constante, el plan de mantenimiento debe enfocarse en:
* Blindajes del Mezclador: Inspección y reemplazo de las paletas y blindajes internos para evitar el desgaste del cuerpo principal.
* Mangas del Filtro: Limpieza neumática periódica y reemplazo para asegurar la eficiencia del extractor de gases.
* Sensores de Peso (Load Cells): Calibración semanal para garantizar que la mezcla cumpla estrictamente con el diseño de ingeniería.
| Componente | Frecuencia | Acción |
|---|---|---|
| Quemador | Diario | Limpieza de boquillas y verificación de llama |
| Tambor de secado | Semanal | Inspección de levantadores y soldaduras |
| Baghouse (mangas) | Mensual | Limpieza neumática y revisión de roturas |
| Silo de almacenamiento | Trimestral | Inspección de compuertas y sensores de nivel |
| Sistema de control | Anual | Calibración de sensores y actualización de software |
8. Troubleshooting: Solución de Problemas en Terreno Venezolano
Basado en la experiencia operativa en Venezuela, estos son los problemas más frecuentes y sus soluciones prácticas:
| Problema | Causa Probable | Solución en Terreno |
|---|---|---|
| Baja producción (menos de 100 t/h) | Humedad excesiva en agregados (>7%) o quemador descalibrado. | Reducir avance de agregados al 80% y verificar presión de combustible. |
| Mezcla con exceso de finos (humo azul) | Temperatura de mezcla superior a 175°C o ligante envejecido. | Bajar temperatura del quemador en 10°C y verificar viscosidad del asfalto. |
| Paro por sobrecarga del baghouse | Mangas saturadas por falta de limpieza neumática. | Activar ciclo de limpieza manual y revisar compresor de aire. |
| Desalineación del tambor de secado | Base del chasis deformada por traslado en carretera en mal estado. | Nivelar con gatos hidráulicos y recalibrar rodillos de soporte. |
| Fallo en sensores de peso (load cells) | Acumulación de polvo o humedad en las conexiones eléctricas. | Limpiar conectores con alcohol isopropílico y sellar con cinta aislante. |
| Quemador no enciende | Baja presión de combustible o filtro obstruido. | Revisar válvula de paso y cambiar filtro de línea. |
9. Producción de Mezcla Asfáltica con RAP
La Terex Magnum 140 está preparada para procesar Pavimento Asfáltico Reciclado (RAP), permitiendo ahorros significativos en costos de materiales y promoviendo prácticas de construcción sostenibles sin comprometer la integridad de la carpeta rodante.
10. Conclusión
La Terex Magnum 140 es la solución definitiva para empresas que buscan una planta de asfalto confiable, móvil y de alto rendimiento. Su capacidad para producir mezclas de calidad superior bajo condiciones variables la convierte en la columna vertebral de cualquier proyecto vial de gran escala. En Maquinarias Curagua, proporcionamos la asesoría técnica y el soporte de repuestos para que su planta Magnum 140 opere al máximo de su capacidad.
