Bomba de Concreto: Guía Maestra de Tipos, Funcionamiento y Rentabilidad en Obra (2026)
La bomba de concreto es el equipo que transformó la industria de la construcción, permitiendo el vaciado de grandes volúmenes de material de forma rápida, precisa y con una reducción significativa de mano de obra. Ya sea en una pequeña remodelación urbana o en la construcción de una represa masiva, entender qué tipo de bomba utilizar es clave para la rentabilidad del proyecto. En esta guía técnica, exploramos los fundamentos del bombeo de concreto y cómo optimizar su operación.
1. Tipos de Bombas de Concreto y su Propósito

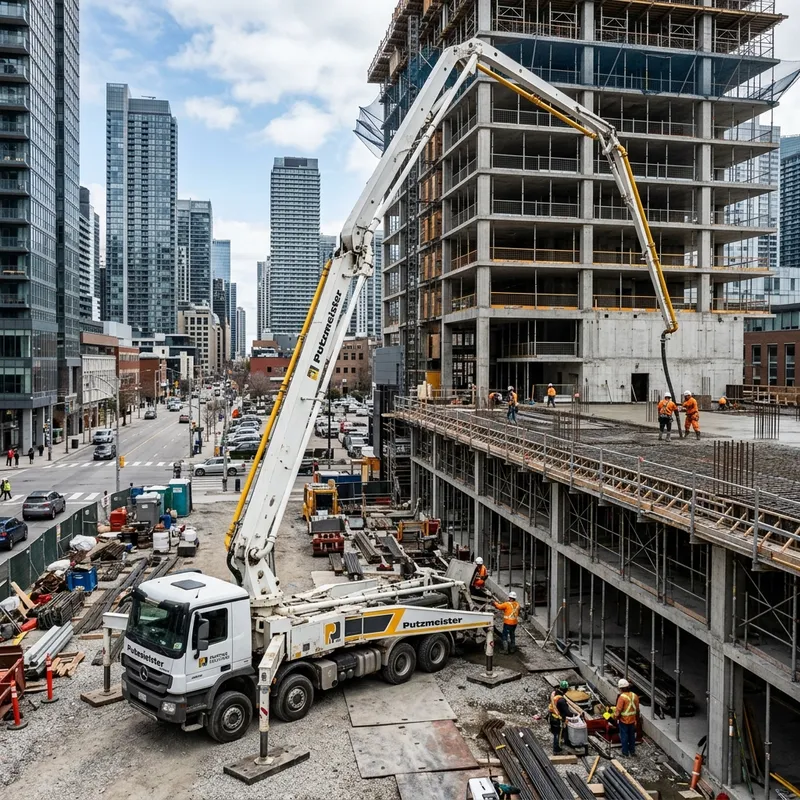

Bomba de Pluma (Boom Pump)
Ideal para proyectos que requieren velocidad y alcance. El brazo articulado permite llevar el concreto por encima de obstáculos o a niveles superiores sin necesidad de tuberías fijas.
* Ventaja: Montaje rápido y gran movilidad.
* Aplicación: Losas de cimentación, puentes, edificios medianos.
Bomba de Línea o Remolque (Line Pump / Stationery Pump)
Utiliza tuberías rígidas o mangueras flexibles colocadas manualmente en el suelo.
* Ventaja: Menor costo de alquiler/operación y capacidad de bombear a distancias extremas (vertical u horizontal).
* Aplicación: Túneles, rellenos de columnas, rascacielos.
2. ¿Cómo funciona el Ciclo de Bombeo?
El proceso se basa en dos pistones hidráulicos que trabajan de forma alterna:
1. Succión: Mientras un pistón retrocede, succiona concreto fresco de la tolva.
2. Impulsión: Al mismo tiempo, el otro pistón avanza, empujando el concreto hacia la tubería.
3. Válvula de Cambio: Un mecanismo sincronizado (como la válvula en S o la válvula de compuerta) asegura que el flujo siempre vaya hacia la salida y no regrese a la tolva.
3. Factores que Afectan el Bombeo (Bumbability)
No todo el concreto es bombeable. El éxito depende de la mezcla:
* Asentamiento (Slump): Se recomienda un slump entre 4″ y 8″. Mezclas muy secas causan bloqueos; mezclas muy líquidas provocan segregación.
* Contenido de Finos: Una cantidad adecuada de cemento y arena fina actúa como lubricante para la mezcla dentro de la tubería.
* Tamaño del Agregado: El diámetro de la tubería debe ser al menos 3 veces mayor que el tamaño máximo de la piedra utilizada.
4. Tabla de Selección de Equipo según Proyecto
| Escala del Proyecto | Tipo de Bomba Recomendada | Capacidad Sugerida |
|---|---|---|
| Residencial / Aceras | Bomba de Remolque Pequeña | 15 – 30 m³/h |
| Edificio (10+ pisos) | Bomba Estacionaria de Alta Presión | 45 – 80 m³/h |
| Puentes / Galpones | Bomba de Pluma (28m – 36m) | 100 – 160 m³/h |
| Infraestructura Masiva | Bombas de Pluma Gigantes (50m+) | 180+ m³/h |
5. Mantenimiento y Prevención de Bloqueos
El «taponamiento» de una tubería es la pesadilla de cualquier ingeniero de campo. Para prevenirlo:
* Lechada de Inicio (Primer): Nunca envíe concreto seco por una tubería vacía. Primero debe pasar una mezcla rica en agua y cemento para lubricar las paredes.
* Limpieza de Tolva: La rejilla de la tolva debe estar siempre limpia para evitar que piedras grandes o trozos de concreto seco entren al sistema.
* Continuidad del Suministro: Si el bombeo se detiene por más de 15-20 minutos bajo sol intenso, el concreto dentro de la tubería puede empezar a fraguar.
Protocolo de Mantenimiento Diario
| Elemento | Acción | Frecuencia |
|---|---|---|
| Tolva y rejilla | Limpieza de residuos | Cada vaciado |
| Anillo de desgaste (válvula S) | Inspección visual y rotación | Semanal |
| Aceite hidráulico | Verificación de nivel y temperatura | Diario |
| Manguera de descarga | Revisión de desgaste exterior | Semanal |
| Filtros de retorno | Cambio | Cada 500 horas |
6. Análisis de Rentabilidad en Obra
| Método de Vaciado | Costo por m³ (USD) | Personal Requerido | Tiempo (8 m³) |
|---|---|---|---|
| Bomba de concreto | $8 – $15 | 2-3 operarios | 8-12 min |
| Carretilla manual | $20 – $35 | 6-8 obreros | 60-90 min |
| Grúa de torre + balde | $15 – $25 | 4-5 operarios | 25-40 min |
Rentabilidad: ¿Por qué bombear en lugar de vaciado directo?
1. Ahorro de Tiempo: Una bomba puede vaciar un camión de 8m³ en menos de 10 minutos.
2. Calidad del Acabado: El flujo constante permite una mejor compactación y reduce las juntas frías.
3. Reducción de Personal: Se eliminan cuadrillas de carretilleros y operadores de grúas de torre para el vaciado.
7. Casos NO Recomendados para Uso de Bomba de Concreto
Aunque la bomba de concreto es versátil, existen escenarios en los que su uso no es rentable o técnicamente viable. Evite bombear en las siguientes situaciones:
| Situación | Razón Técnica | Alternativa Recomendada |
|---|---|---|
| Volúmenes menores a 3 m³ | El costo de movilización y limpieza supera el ahorro en mano de obra. | Vaciado manual con carretilla o buggy. |
| Mezclas con agregado mayor a 1.5″ (38 mm) | Riesgo extremo de bloqueo en tuberías estándar de 4″ o 5″. | Uso de grúa con balde o bomba de línea con tubería de 6″. |
| Concreto con slump menor a 2″ (50 mm) | La mezcla seca no fluye y genera taponamientos inmediatos. | Adición de plastificante aprobado o cambio a mezcla bombeable. |
| Acceso restringido sin espacio para tuberías | En sótanos estrechos o pasillos de menos de 1.5 m de ancho. | Bomba de pluma pequeña (16 m) o bomba de remolque con manguera flexible. |
| Proyectos en zonas sin suministro eléctrico estable | Bombas eléctricas se detienen con cortes; bombas diésel requieren combustible. | Bomba diésel con tanque lleno y generador de respaldo. |
Consejo práctico: Siempre evalúe el volumen total y la logística de acceso antes de alquilar una bomba. En obras pequeñas o con mezclas especiales, el costo del equipo puede no justificarse.
8. Troubleshooting: Solución de Problemas en Terreno Venezolano
Los operadores en Venezuela enfrentan condiciones únicas que requieren respuestas rápidas. Aquí una tabla de diagnóstico para los problemas más comunes:
| Problema | Síntoma en Obra | Causa Probable | Solución Inmediata |
|---|---|---|---|
| Bloqueo en tubería | La bomba trabaja pero no sale concreto; presión sube. | Mezcla muy seca o agregado grande. | Invertir el flujo (marcha atrás) 2-3 segundos; luego bombear agua a presión. |
| Bomba no succiona | Tolva llena pero pistones no cargan. | Válvula S desgastada o anillo de corte dañado. | Verificar holgura entre anillo y plato de desgaste; ajustar o reemplazar. |
| Caída de presión hidráulica | Motor suena forzado; bomba se detiene. | Bajo nivel de aceite hidráulico o filtro tapado. | Revisar nivel y temperatura; cambiar filtro de retorno si está sucio. |
| Segregación en la salida | El concreto sale con agua primero, luego piedras. | Mezcla muy líquida (slump > 8″) o bombeo intermitente. | Reducir agua en la mezcla; bombear de forma continua. |
| Fugas en acoples | Chorros de lechada en uniones de tubería. | Empaques de goma rotos o mal ajustados. | Reemplazar empaque y apretar abrazaderas con llave de torque. |
| Sobrecalentamiento del motor diésel | Humo blanco o apagado automático. | Falta de refrigerante o radiador obstruido por polvo. | Limpiar radiador con aire comprimido; rellenar con agua destilada. |
Nota para el operador venezolano: Debido a la variabilidad en la calidad del cemento nacional, es común que el concreto «se ponga duro» dentro de la tubería si hay demoras. Mantenga siempre una bolsa de lechada (cemento + agua) lista para lubricar si el bombeo se detiene más de 10 minutos.
9. Contexto Venezolano: Desafíos y Recomendaciones
En Venezuela, la operación de bombas de concreto enfrenta retos particulares:
– Disponibilidad de Repuestos: Las marcas como Putzmeister y Schwing tienen representación limitada. Recomendamos mantener un stock crítico de anillos de desgaste, bolas de limpieza y mangueras.
– Combustible: Las bombas de pluma con motor diésel ofrecen autonomía frente a cortes eléctricos, pero requieren gestión del suministro de gasoil.
– Calidad del Concreto: La variabilidad en la calidad del cemento nacional exige ajustes frecuentes en el diseño de mezcla (slump y contenido de finos).
10. Conclusión
La bomba de concreto es el multiplicador de fuerza definitivo en la construcción moderna. Entender la física detrás del bombeo y seleccionar el equipo adecuado para la mezcla y la logística de la obra es fundamental para el éxito económico de cualquier constructor. En Maquinarias Curagua, le proporcionamos la tecnología y el conocimiento técnico para que su concreto llegue exactamente a donde lo necesita.
Tips de Seguridad
Nunca intente abrir una tubería de concreto que esté bajo presión. Los bloqueos deben liberarse siguiendo estrictos protocolos de descompresión para evitar proyecciones violentas de material.
