Bombas de Concreto Putzmeister: Ingeniería de Bombeo de Clase Mundial (2026)
En el sector de la construcción, el nombre Putzmeister es sinónimo de eficiencia, durabilidad y tecnología de punta en el bombeo de concreto. Desde la construcción de puentes y túneles hasta el vaciado de losas en edificios de gran altura, las bombas Putzmeister han establecido el estándar global de rendimiento. Esta guía técnica analiza las innovaciones que hacen de esta marca alemana la líder indiscutible y cómo sus sistemas optimizan el tiempo de obra.
1. Tecnología de Válvula en «S»: El Secreto del Flujo Constante
El corazón de una bomba Putzmeister es su sistema de válvula en S. A diferencia de otros sistemas, la válvula S ofrece:
* Sellado Superior: Evita fugas de lechada que pueden causar bloqueos en la tubería.
* Bombeo de Mezclas Difíciles: Capacidad para manejar concretos con agregados grandes o mezclas con bajo asentamiento (slump).
* Desgaste Reducido: Fabricada con materiales altamente resistentes a la abrasión, extendiendo los intervalos de mantenimiento.
2. Tipos de Bombas Putzmeister para cada Proyecto

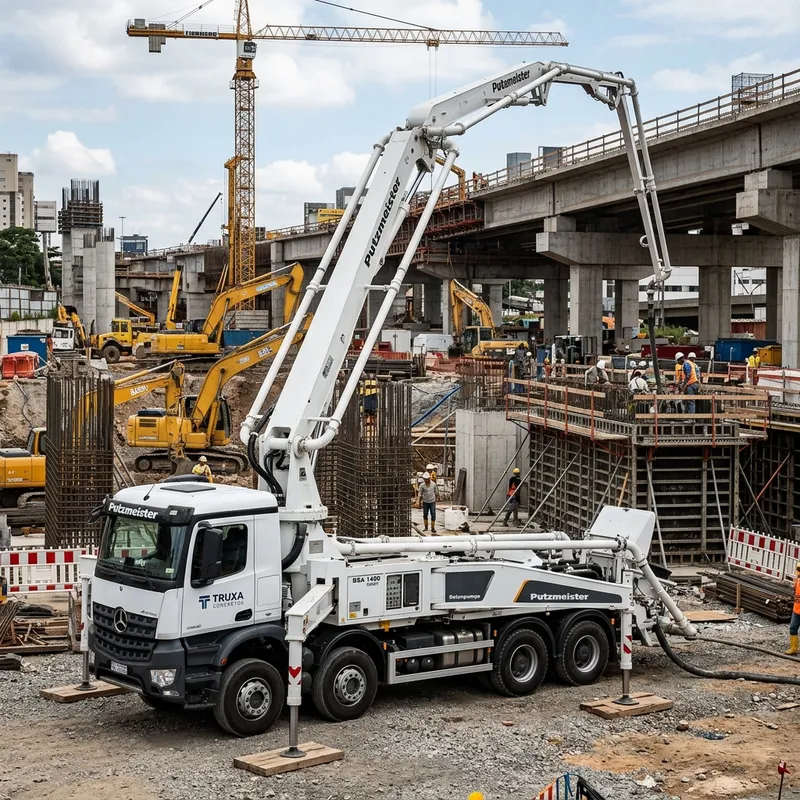

Bombas de Pluma (Boom Pumps)
Montadas sobre camión, permiten un alcance vertical y horizontal preciso mediante brazos articulados de hasta 60+ metros.
* Sistema de Apoyo TRDI: Estabilizadores telescópicos que permiten trabajar en espacios reducidos.
* Plumas Plegables en R, Z o Multi-Z: Para adaptarse a cualquier obstáculo aéreo o techo de galpón.

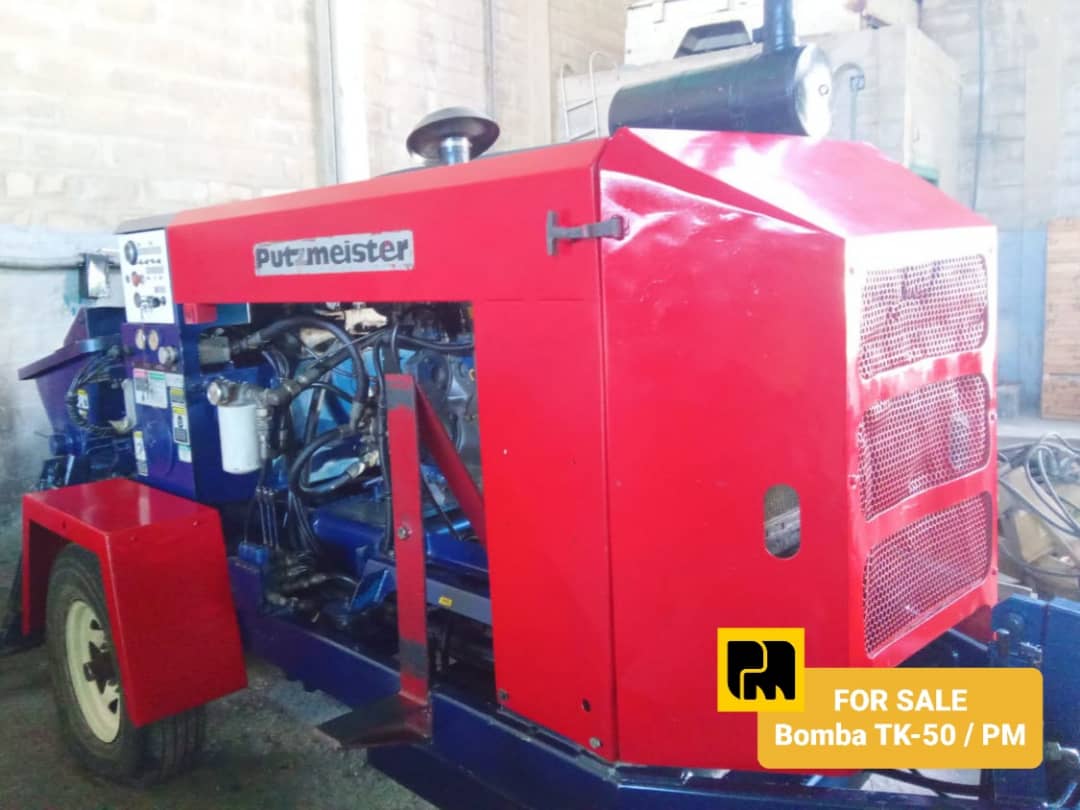

Bombas Estacionarias de Remolque
Ideales para bombeo a gran distancia o altura extrema (como en rascacielos).
* Serie BSA: Conocida por su potencia de presión hidráulica, capaz de empujar concreto verticalmente por cientos de metros.
3. Ergonic®: La Inteligencia Detrás de la Bomba
Putzmeister integra el sistema de control electrónico Ergonic®, que optimiza cada ciclo de bombeo:
* EOC (Ergonic Output Control): Ajusta las RPM del motor automáticamente para un bombeo suave, reduciendo el consumo de combustible hasta en un 25%.
* EPS (Ergonic Pump System): Monitorea la presión hidráulica para prevenir bloqueos y suavizar el cambio de la válvula S.
* Control Remoto por Radio: Permite al operador manejar la pluma y el flujo con total libertad de movimiento en el sitio de vaciado.
4. Tabla de Rendimiento Típica
| Modelo (Serie) | Caudal Máximo (m³/h) | Presión de Bombeo (bar) | Aplicación Ideal |
|---|---|---|---|
| BSF (Pluma) | 160 m³/h | 85 bar | Vaciado de losas grandes, puentes. |
| BSA (Estacionaria) | 100 m³/h | 150 – 260 bar | Rascacielos, túneles largos. |
| Pumi (Bomba + Mixer) | 60 m³/h | 55 bar | Pequeñas obras urbanas, aceras. |
5. Casos NO Recomendados para Bombas Putzmeister (Information Gain)
Aunque Putzmeister es sinónimo de calidad, existen escenarios en los que no es la opción óptima o su uso puede resultar contraproducente:
| Escenario | Razón Técnica | Alternativa Recomendada |
|---|---|---|
| Obras de muy bajo volumen (< 10 m³) | El costo de movilización, lavado y desgaste de componentes no se justifica. | Bomba de concreto de tornillo helicoidal o mixer con canaleta. |
| Concreto con slump extremadamente bajo (< 2 cm) | Aunque la válvula S es robusta, mezclas muy secas aceleran el desgaste del anillo y la camisa. | Bomba de pistón de línea con tolva vibratoria (ej. Schwing). |
| Terrenos inestables o con pendiente > 30° | El peso de la bomba de pluma (20+ toneladas) y la presión de los estabilizadores pueden causar vuelcos. | Bomba estacionaria remota con tubería tendida en el suelo. |
| Proyectos con paradas frecuentes (> 5 por hora) | El sistema hidráulico sufre por los ciclos constantes de arranque/parada, reduciendo la vida útil de la válvula. | Bomba de rotor-estator (tipo PCP) para inyección continua. |
| Alquiler por menos de 3 días consecutivos | El tiempo de instalación, calibración y limpieza consume hasta el 40% del tiempo de alquiler. | Alquilar por semana completa o considerar bomba de menor porte. |
Consejo de Ingeniería: En Venezuela, donde el concreto suele tener agregados de río con alta abrasividad, evite bombear mezclas con piedra picada de granito sin aditivos plastificantes. Esto triplica el desgaste del anillo de la válvula S.
6. Mantenimiento y Control de Abrasión
El concreto es uno de los materiales más abrasivos que existen. Para proteger una Putzmeister en Venezuela, recomendamos:
1. Lavado Inmediato: El uso de bolas de esponja y agua a alta presión después de cada vaciado es obligatorio para evitar que el concreto fragüe dentro de la tubería.
2. Inspección del Anillo de Desgaste: Es el componente que recibe el mayor impacto. Su rotación periódica asegura un desgaste uniforme.
3. Lubricación Automática: Asegurarse de que el sistema de engrase centralizado esté operando correctamente para proteger los bujes de la válvula S.
7. Troubleshooting: Solución de Problemas en Terreno Venezolano
| Problema | Causa Probable en Terreno Venezolano | Solución Práctica |
|---|---|---|
| La bomba no ceba (no succiona) | Aire en el sistema hidráulico por falta de mantenimiento del filtro de retorno. | Purgar el sistema abriendo la válvula de alivio manual durante 10 segundos. |
| Bloqueo recurrente en la tubería | Concreto con slump bajo (< 4″) y agregados de río mal graduados. | Reducir la velocidad de bombeo al 60% y aplicar lechada de cemento puro antes del vaciado. |
| Fuga de lechada por la válvula S | Anillo de desgaste desgastado o mal ajustado (vida útil típica: 8,000-12,000 m³). | Rotar el anillo 120° si tiene desgaste asimétrico; reemplazar si la fuga es continua. |
| La pluma no se despliega completamente | Bajo nivel de aceite hidráulico en el tanque de la pluma (común en equipos usados importados). | Verificar nivel con la pluma replegada; rellenar con aceite ISO VG 46. |
| Sobrecalentamiento del motor diésel | Filtro de aire obstruido por polvo de obra o falta de refrigerante. | Limpiar el filtro con aire comprimido y verificar el nivel del radiador. |
| El control remoto no responde | Batería del transmisor descargada o interferencia de radiofrecuencia en zonas urbanas densas. | Cambiar baterías y reposicionar la antena del receptor lejos de estructuras metálicas. |
8. Análisis de Costos en el Mercado Venezolano
La inversión en una bomba de concreto Putzmeister representa un activo estratégico para cualquier constructora. A continuación, un estimado de costos e ingresos potenciales:
| Tipo de Equipo | Precio Estimado (USD) | Alquiler x Día (USD) | Retorno Estimado (meses) |
|---|---|---|---|
| Bomba de Pluma 28-36m (usada) | $120,000 – $200,000 | $800 – $1,500 | 18 – 24 |
| Bomba Estacionaria BSA (usada) | $60,000 – $120,000 | $500 – $900 | 14 – 20 |
| Pumi (Bomba + Mixer) | $35,000 – $60,000 | $350 – $600 | 12 – 18 |
| Repuestos (Anillo de desgaste) | $2,500 – $8,000 | – | Vida útil: 8,000 – 12,000 m³ |
Nota: En el contexto venezolano, las bombas Putzmeister usadas disponibles en el mercado suelen provenir de flotas de constructoras que finalizaron proyectos de infraestructura. Es fundamental realizar una inspección hidráulica antes de la compra.
9. Seguridad en Operaciones de Bombeo
- Peligro de Latigazo: Al iniciar el bombeo o al ocurrir un bloqueo, el extremo de la manguera puede moverse violentamente.
- Estabilidad del Terreno: Los estabilizadores de las bombas de pluma ejercen toneladas de presión; el uso de almohadillas (pads) es indispensable.
- Líneas Eléctricas: Mantener siempre la distancia de seguridad reglamentaria entre la pluma y cables de alta tensión.
10. Conclusión
Elegir Putzmeister es invertir en la paz mental de un vaciado sin interrupciones. La capacidad de estas máquinas para manejar las condiciones más duras de obra y su respaldo tecnológico las convierten en el aliado estratégico de las constructoras que buscan profesionalismo. En Maquinarias Curagua, proporcionamos la asesoría técnica para que su sistema de bombeo sea el corazón productivo de su proyecto.
