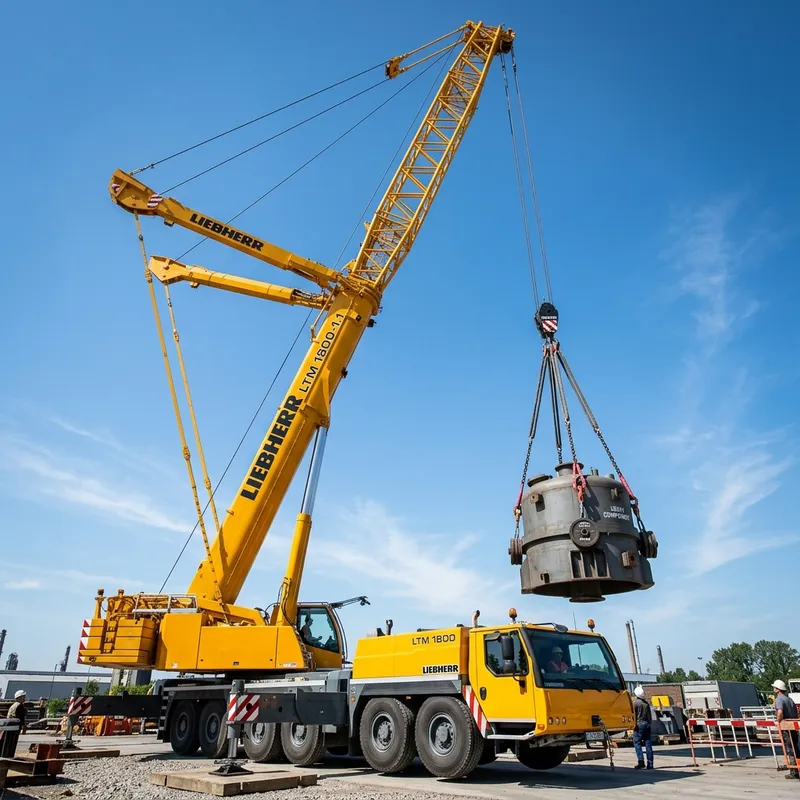

Liebherr LTM 1800: El Gigante del Izaje que Marcó una Época (2026)
La Liebherr LTM 1800 no es solo una grúa; es una leyenda de la ingeniería alemana que redefinió lo que una grúa móvil podía lograr. Con una capacidad de elevación nominal de 800 toneladas, este equipo se convirtió en el estándar para montajes industriales masivos, construcción de puentes y proyectos energéticos en todo el mundo. Aunque han surgido modelos más nuevos, la LTM 1800 sigue siendo un referente de potencia bruta y precisión estructural.
1. Especificaciones de Ingeniería Sobresalientes
Lo que hace a la LTM 1800 única es su diseño modular y su capacidad de configuración extrema:
* Capacidad Nominal: 800 toneladas a 3 metros de radio.
* Pluma Telescópica: Alcanza los 60 metros, pero su verdadero poder se libera con sus accesorios.
* Derrick y Plumín de Celosía: Puede alcanzar alturas de elevación de hasta 150 metros y radios de trabajo de 112 metros mediante configuraciones combinadas.
* Chasis de 8 Ejes: Una obra maestra de la distribución de carga para permitir el tránsito (aunque con escoltas y permisos especiales) por infraestructuras viales.
2. Aplicaciones Históricas y Actuales
En Venezuela y el mundo, la LTM 1800 ha sido la protagonista en:

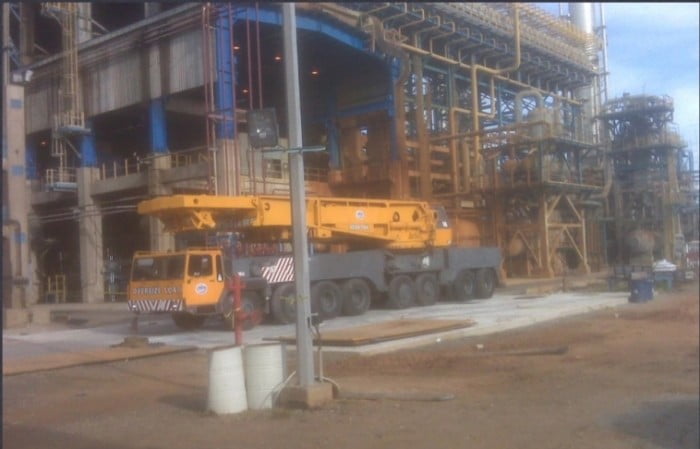

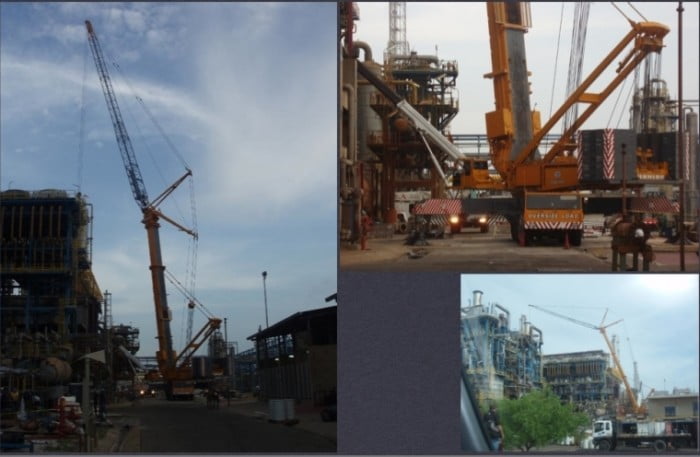

* Montaje de Refinerías: Izaje de torres de fraccionamiento y reactores masivos, particularmente en el Complejo Petrolero de Jose y Paraguaná.
* Parques Eólicos: Elevación de góndolas y palas a alturas superiores a los 100 metros.
* Infraestructura Ferroviaria: Colocación de vigas de puentes de concreto pretensado.
* Sustitución de Equipos Pesados: Como transformadores de potencia en subestaciones eléctricas.

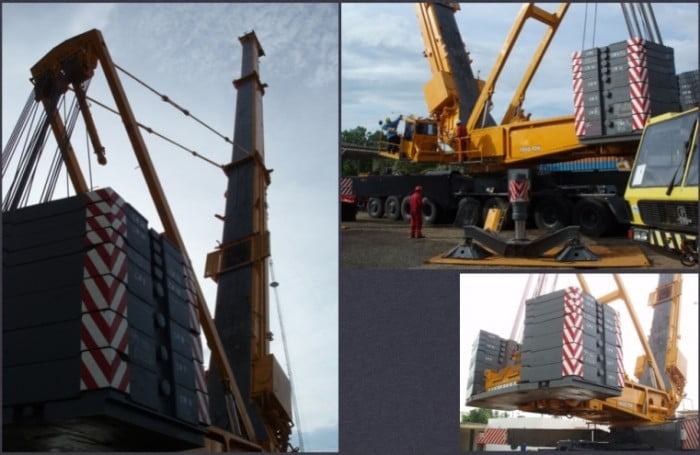

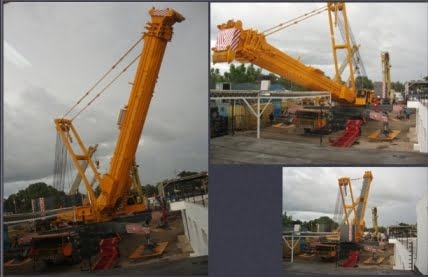

3. El Sistema Derrick: Multiplicando la Capacidad
La configuración «D» (Derrick) de la LTM 1800 utiliza un mástil adicional y contrapesos suspendidos que permiten a la grúa manejar cargas que de otro modo la volcarían. Este sistema permite:
1. Aumentar el Momento de Carga: Estabilizando la pluma en radios largos.
2. Maniobras de Precisión: El contrapeso suspendido puede ajustarse dinámicamente durante el izaje.
4. Tabla de Rendimiento Típica (Configuración Estándar)
| Radio (m) | Capacidad Telescópica (t) | Con Mástil Derrick (t) | Observación |
|---|---|---|---|
| 3.0 m | 800.0 t | – | Límite estructural máximo. |
| 10.0 m | 120.0 t | 240.0 t | Duplica capacidad con Derrick. |
| 30.0 m | 35.0 t | 85.0 t | Incremento masivo en largo radio. |
| 50.0 m | 12.0 t | 40.0 t | Vital para montajes distantes. |

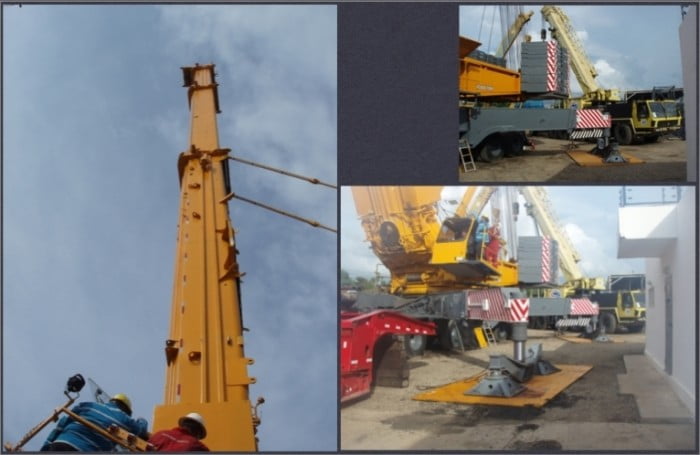

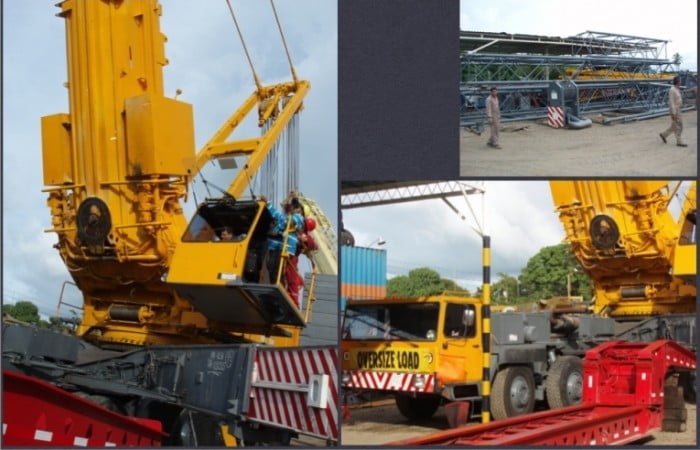

5. Logística de Operación y Montaje
Operar una Liebherr LTM 1800 requiere una logística militar:
* Transporte: La grúa viaja desarmada. La pluma, los contrapesos y los estabilizadores requieren una flota de hasta 10-15 camiones adicionales.
* Grúa Auxiliar: Se necesita una grúa de 100-200 toneladas solo para armar la LTM 1800 en el sitio.
* Tiempo de Armado: Entre 2 y 4 días dependiendo de la configuración (Jib, Derrick, etc.).
6. Mantenimiento de un Coloso
El mantenimiento de una grúa de este tamaño es una disciplina de ingeniería:
* Hidráulica de Alta Presión: Miles de litros de aceite que deben mantenerse libres de contaminación.
* Inspección de Soldaduras: Análisis por ultrasonido o partículas magnéticas en los puntos críticos de la pluma y el chasis.
* Electrónica de Control: Sistemas Liebherr LICCON que deben estar perfectamente calibrados para evitar errores de cálculo en el LMI.
Costos de Operación Referenciales
| Concepto | Costo Estimado (USD) | Frecuencia |
|---|---|---|
| Tarifa de alquiler (día) | $8,000 – $15,000 | Por proyecto |
| Movilización nacional | $25,000 – $50,000 | Por traslado |
| Mantenimiento mayor (hidráulico + estructural) | $40,000 – $80,000 | Anual |
| Repuestos críticos (cilindros, sensores) | $5,000 – $20,000 | Según necesidad |
| Permisos de tránsito y escoltas | $3,000 – $8,000 | Por movilización |
Nota: En el mercado venezolano, la disponibilidad de grúas LTM 1800 es extremadamente limitada. La mayoría de las unidades que operaron en el país pertenecen a flotas de empresas petroleras y de construcción pesada. Para proyectos de izaje de gran tonelaje, recomendamos evaluar alternativas como la grúa forestal para aplicaciones menores o consultar con especialistas en maniobras de alto tonelaje.
7. Casos NO Recomendados para la Liebherr LTM 1800
Aunque la LTM 1800 es una máquina excepcional, no es la solución ideal para todos los escenarios. En los siguientes casos, su uso está contraindicado:
| Situación | Motivo Técnico | Alternativa Recomendada |
|---|---|---|
| Obras en espacios urbanos reducidos | Su chasis de 8 ejes y radio de giro de 18 metros requieren vías de acceso anchas y patios de maniobras extensos. | Grúa telescópica de 100-200 toneladas (ej. Liebherr LTM 1200). |
| Proyectos con plazos de ejecución inferiores a 5 días | El armado completo (incluyendo Derrick) toma entre 2 y 4 días, más el desarme. | Grúa sobre orugas (crawler) que se moviliza armada. |
| Terrenos con pendientes superiores al 5% | El sistema de estabilizadores requiere una superficie nivelada; en pendientes pronunciadas el riesgo de vuelco es crítico. | Grúa todo terreno con nivelación automática (ej. Grove GMK). |
| Izajes repetitivos de cargas menores a 50 toneladas | El costo operativo diario ($8,000-$15,000 USD) no se justifica para trabajos ligeros. | Grúa de menor capacidad (ej. 50-100 toneladas). |
| Zonas con restricciones de peso por puentes o carreteras | El peso total del convoy supera las 120 toneladas, requiriendo permisos especiales que pueden ser denegados. | Grúa modular desmontable en componentes más ligeros. |
8. Troubleshooting: Solución de Problemas en Terreno Venezolano
Basado en la experiencia operativa en el contexto venezolano, presentamos una tabla de diagnóstico y solución de fallas comunes:
| Síntoma | Causa Probable | Solución en Terreno |
|---|---|---|
| El sistema LICCON muestra error de calibración | Sensores de inclinación desajustados por vibraciones durante el transporte en carreteras en mal estado. | Realizar recalibración manual siguiendo el procedimiento del fabricante; verificar nivelación de los estabilizadores. |
| Fugas de aceite hidráulico en cilindros de extensión | Sello dañado por partículas abrasivas (polvo de laterita o arena) en el ambiente de obra. | Limpiar el vástago con solvente diésel, reemplazar el sello con kit de reparación; instalar protectores de vástago (boots). |
| La pluma telescópica no se retrae completamente | Acumulación de lodo o residuos en los rieles de guía internos. | Desmontar la sección afectada, limpiar con agua a presión y lubricar con grasa de litio de alta adherencia. |
| El motor diésel pierde potencia en altura | Filtro de aire obstruido por polvo fino; en zonas como el estado Bolívar (altitud >500 m), la densidad del aire es menor. | Reemplazar filtro de aire cada 50 horas en lugar de 100; ajustar la inyección de combustible si es necesario. |
| El sistema de contrapesos Derrick no se acopla | Corrosión en los pasadores de acoplamiento por humedad ambiental (típico en zonas costeras como Paraguaná). | Aplicar lubricante penetrante (WD-40 o equivalente) y limpiar con cepillo de acero; reemplazar pasadores si están deformados. |
| La grúa no puede estabilizarse en suelo blando | Placas de apoyo insuficientes para la presión del terreno (ej. suelos arcillosos en el estado Zulia). | Colocar durmientes de madera de 2″ x 12″ adicionales o planchas de acero de 1″ de espesor para distribuir la carga. |
9. Conclusión
La Liebherr LTM 1800 representa el pináculo de la era de las grúas telescópicas gigantes de primera generación. Su presencia en una obra es garantía de que se están moviendo los límites de lo posible. En Maquinarias Curagua, respetamos y conocemos la ingeniería detrás de estos gigantes para ofrecer soluciones de izaje que no dejen nada al azar.
