Grúas de Construcción: Guía Técnica de Selección, Izaje y Seguridad (2026)
El izaje de cargas pesadas es una de las operaciones más críticas y de mayor riesgo en cualquier proyecto de construcción o montaje industrial. Las grúas de construcción no son simplemente máquinas de elevación; son sistemas de ingeniería complejos que requieren una planificación rigurosa, operadores certificados y un mantenimiento preventivo de nivel superior. En esta guía, exploramos los tipos de grúas, las tablas de carga y los protocolos de seguridad que rigen las operaciones modernas.
1. Clasificación de las Grúas por Aplicación

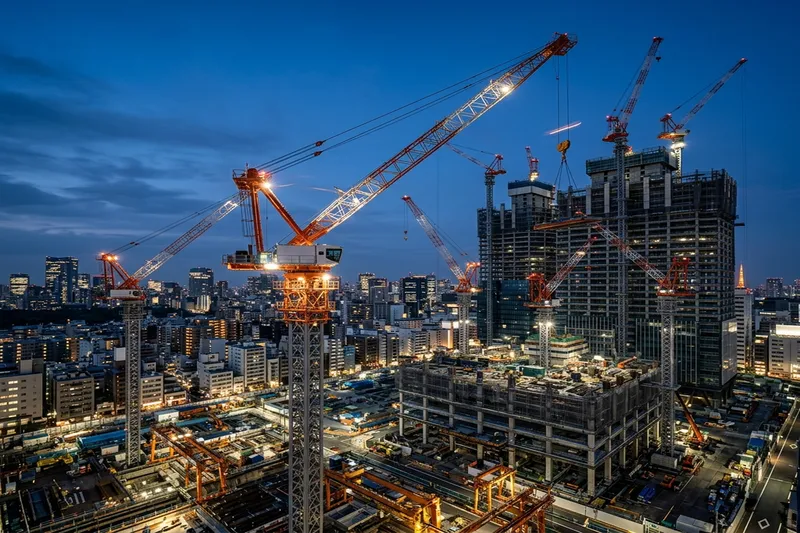

Grúas Torre (Tower Cranes)
Fijas al suelo o a la estructura, son el símbolo de los rascacielos. Destacan por su altura bajo gancho y radio de alcance.
* Torre de Pluma Horizontal: Ideal para obras con múltiples grúas.
* Torre de Pluma Abatible (Luffing Jib): Perfecta para espacios urbanos confinados.

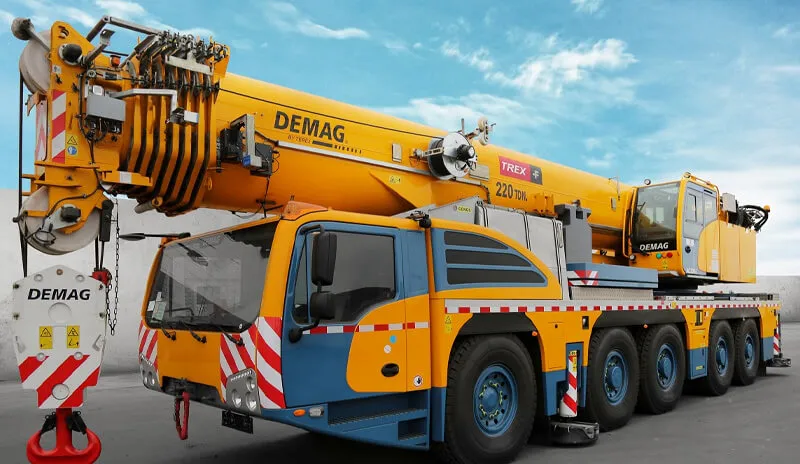

Grúas Móviles Telescópicas
Montadas sobre camiones o chasis especiales (All Terrain / Rough Terrain). Su principal ventaja es la movilidad y rapidez de montaje.
* All-Terrain (AT): Pueden circular por autopistas y trabajar en terrenos irregulares.
* Rough-Terrain (RT): Diseñadas exclusivamente para terrenos difíciles dentro de la obra.
2. La Tabla de Carga (Load Chart): El Documento Vital
Operar una grúa sin entender su tabla de carga es la causa #1 de accidentes catastróficos. Los factores que reducen la capacidad de izaje incluyen:
1. Radio de Operación: A mayor distancia del centro de la grúa, menor es la capacidad de carga.
2. Longitud de la Pluma: La extensión total influye en la estabilidad estructural.
3. Ángulo de Inclinación: Crucial en grúas telescópicas.
4. Uso de Estabilizadores (Outriggers): Deben estar siempre extendidos al 100% y sobre bases firmes.
3. Componentes de Seguridad y Limitadores
Las grúas modernas están equipadas con sistemas electrónicos de protección:
* LMI (Load Moment Indicator): Alerta al operador cuando se acerca al límite de capacidad de la configuración actual.
* Anemómetros: Miden la velocidad del viento. En Venezuela, las operaciones de izaje deben suspenderse si las ráfagas superan los 40-50 km/h (dependiendo del fabricante).
* Sensores de Fin de Carrera: Evitan que el gancho golpee la punta de la pluma (Two-blocking).
4. Tabla Comparativa de Capacidades Típicas
| Tipo de Grúa | Capacidad Máxima (t) | Aplicación Típica | Ventaja Principal |
|---|---|---|---|
| Camión Grúa (Boom Truck) | 15 – 35 t | Carga/Descarga rápida, logística. | No requiere transporte especial. |
| Grúa RT (Terreno Difícil) | 30 – 150 t | Refinerías, montaje industrial. | Excelente maniobrabilidad en barro. |
| Grúa AT (Todo Terreno) | 100 – 1200 t | Montaje de puentes, eólicos. | Velocidad en carretera + potencia. |
| Grúa Torre | 6 – 50 t | Edificación de altura. | No ocupa espacio en el suelo. |
5. El Plan de Izaje (Lifting Plan)
Toda maniobra con una grúa debe estar precedida por un Plan de Izaje firmado por un rigger calificado:
* Cálculo del peso total (Carga + Gancho + Aparejos).
* Verificación de la capacidad de carga del suelo (Ground Bearing Pressure).
* Selección de eslingas, grilletes y balancines certificados.
* Identificación de líneas eléctricas aéreas y obstáculos.
6. Análisis de Costos de Alquiler en Venezuela
| Tipo de Grúa | Tarifa por Día (USD) | Operador Incluido | Combustible Incluido |
|---|---|---|---|
| Camión Grúa (20-35 t) | $400 – $800 | Sí (8 horas) | A cargo del cliente |
| Grúa RT (50-80 t) | $800 – $1,800 | Sí | A cargo del cliente |
| Grúa AT (100-300 t) | $2,000 – $5,000 | Sí + Rigger | A cargo del cliente |
| Grúa Torre | $1,200 – $3,000/mes | No (operador aparte) | Eléctrico a cargo del cliente |
Recomendación para el mercado venezolano: Debido a las restricciones de importación y la limitada disponibilidad de repuestos, muchas constructoras optan por el alquiler de maquinaria pesada en lugar de la compra directa para proyectos de duración determinada. Las grúas RT son particularmente demandadas en el sector petrolero y minero por su capacidad para operar en terrenos no preparados.
7. Mantenimiento del Cable de Acero
El cable es el componente más crítico. La inspección diaria debe buscar:
* Alambres rotos: Límites máximos según norma ASME B30.5.
* Corrosión: Debilita la estructura interna del cable.
* Deformaciones (Kinks): Exigen el reemplazo inmediato del tramo afectado.
Programa de Mantenimiento Sugerido
| Componente | Frecuencia | Acción |
|---|---|---|
| Cable de izaje | Diario | Inspección visual de alambres rotos y lubricación |
| Freno de giro | Semanal | Prueba de funcionamiento y ajuste |
| Sistema hidráulico (estabilizadores) | Mensual | Verificación de nivel de aceite y fugas |
| Corona de giro | Cada 500 horas | Engrase de pista de rodamiento |
| Limitadores LMI | Trimestral | Calibración por técnico certificado |
8. Casos NO Recomendados: Errores Comunes en Terreno Venezolano
A continuación, presentamos situaciones de alto riesgo que deben evitarse rigurosamente en las operaciones de izaje en Venezuela:
| Situación de Riesgo | Por qué NO se recomienda | Consecuencia Típica en Terreno Venezolano |
|---|---|---|
| Operar sin tabla de carga visible | El operador desconoce los límites reales de la configuración actual. | Vuelco de la grúa por sobrecarga, especialmente en grúas RT con pluma extendida. |
| Izaje en suelos no compactados sin verificación | El terreno venezolano (arcillas expansivas, suelos de relleno) puede ceder bajo los estabilizadores. | Hundimiento de outriggers, inclinación de la máquina y colapso estructural. |
| Uso de eslingas o grilletes sin certificación visible | En el mercado local circulan aparejos sin trazabilidad ni resistencia garantizada. | Rotura del elemento de izaje durante la maniobra, con caída de la carga. |
| Ignorar el anemómetro en temporada de lluvias/vientos | Las ráfagas en zonas como el Zulia o Anzoátegui pueden superar los 60 km/h sin previo aviso. | Pérdida de control de la carga, balanceo peligroso y posible colapso de la pluma. |
| Realizar izajes nocturnos sin iluminación adecuada | La visibilidad reducida impide ver obstáculos, líneas eléctricas y señales del rigger. | Contacto con líneas de alta tensión o atrapamiento del personal. |
Lección clave: En Venezuela, la combinación de terreno inestable, falta de repuestos originales y condiciones climáticas extremas hace que estos errores sean particularmente peligrosos. Siempre realice una inspección previa del sitio y verifique la documentación de los equipos de izaje.
9. Troubleshooting: Solución de Problemas en Terreno Venezolano
Esta tabla aborda fallas comunes que pueden presentarse durante la operación de grúas en el contexto venezolano, considerando las limitaciones de infraestructura y disponibilidad de repuestos.
| Problema | Causa Probable (Contexto Venezuela) | Solución Inmediata en Terreno | Solución Definitiva |
|---|---|---|---|
| La grúa no levanta la carga nominal | Bajo nivel de aceite hidráulico por fuga no detectada o contaminación con agua. | Verificar nivel y purgar aire del sistema. Si es posible, rellenar con aceite ISO VG 46 (el más común en el mercado). | Reparar la fuga, cambiar filtros y realizar un lavado completo del sistema hidráulico. |
| El LMI (indicador de momento) no enciende o da lecturas erráticas | Batería descargada por falta de uso o conexiones sulfatadas por humedad ambiental. | Limpiar bornes de la batería con bicarbonato de sodio y agua. Cargar la batería con un cargador externo de 12V. | Reemplazar la batería por una de ciclo profundo (mayor resistencia a descargas). Calibrar el LMI con técnico certificado. |
| El cable de izaje presenta «nudos» o deformaciones (kinks) | El cable se ha soltado de golpe (desembrague brusco) o ha trabajado con un ángulo de desviación excesivo. | Detener la operación de inmediato. Aislar el tramo dañado y, si es posible, cortar y reemplazar el segmento afectado con un prensacables certificado. | Reemplazar todo el cable de izaje por uno nuevo que cumpla con la norma API 9A o ISO 2408. |
| La grúa se inclina hacia un lado al extender los estabilizadores | Terreno blando o mal compactado; una zapata se hunde más que las otras. | Descargar la presión de los estabilizadores, colocar placas de acero o durmientes de madera dura (de 1m² mínimo) bajo la zapata hundida, y re-extender. | Realizar un estudio de capacidad portante del suelo (Ground Bearing Pressure) antes de la operación. |
| Fallo en el giro de la corona (no gira o gira con ruido) | Falta de engrase en la pista de rodamiento por mantenimiento postergado; ingreso de arena o polvo. | Engrasar a presión todos los puntos de engrase de la corona con grasa EP NLGI 2. Girar la superestructura manualmente (si es posible) para distribuir la grasa. | Desmontar la corona, limpiar la pista, inspeccionar rodillos y reemplazar retenes. Programar engrase cada 500 horas. |
10. Conclusión
La selección de la grúa de construcción adecuada puede ahorrar semanas en el cronograma de un proyecto, pero una mala elección o una operación negligente pueden ser devastadoras. En Maquinarias Curagua, proporcionamos no solo equipos certificados, sino la asesoría técnica para que su maniobra sea segura y eficiente de principio a fin.
