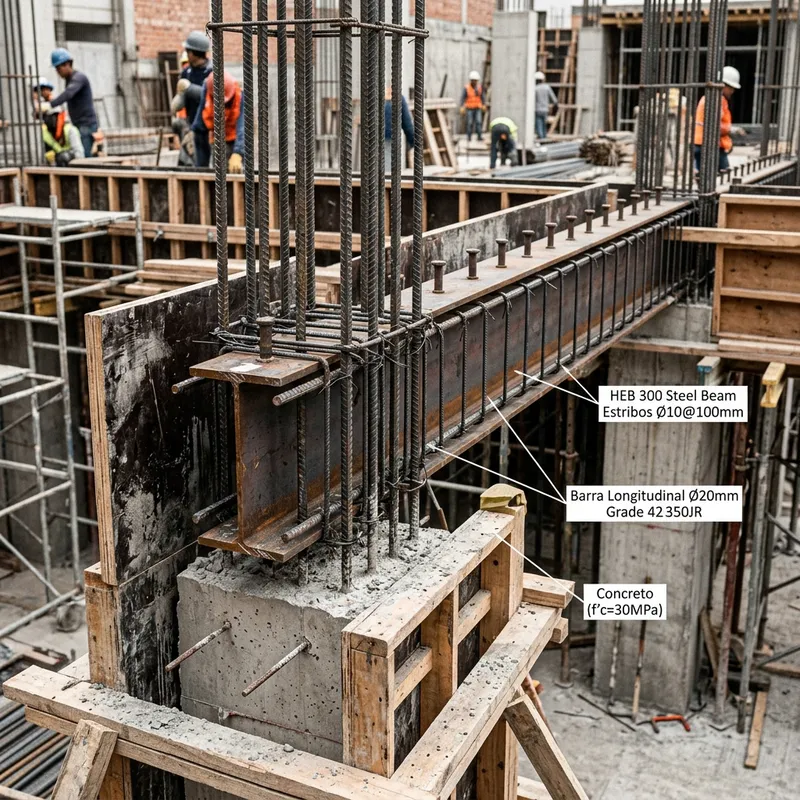

En el diseño sísmico de estructuras, el estribo es el guardián de la integridad. Sin un estribado correcto, una columna puede fallar de forma frágil y catastrófica bajo cargas horizontales. En Venezuela, bajo las normativas COVENIN, el diseño de estribos es un requerimiento crítico para cualquier edificación.
Funciones Estructurales de los Estribos
1. Resistencia al Cortante (Corte)
Las vigas y columnas experimentan fuerzas que intentan «rebanar» la estructura. Los estribos actúan como «puntos de sutura» que mantienen unidas las fibras de concreto ante estas fuerzas diagonales.
2. Confinamiento del Concreto
Al rodear el concreto, los estribos impiden que este se expanda lateralmente bajo cargas de compresión, lo que aumenta significativamente su capacidad de carga y su capacidad de deformarse sin romperse (ductilidad).
3. Soporte del Acero Longitudinal
Mantienen las barras principales en su posición exacta durante el vaciado del concreto, asegurando que el recubrimiento mínimo se respete para evitar la corrosión.

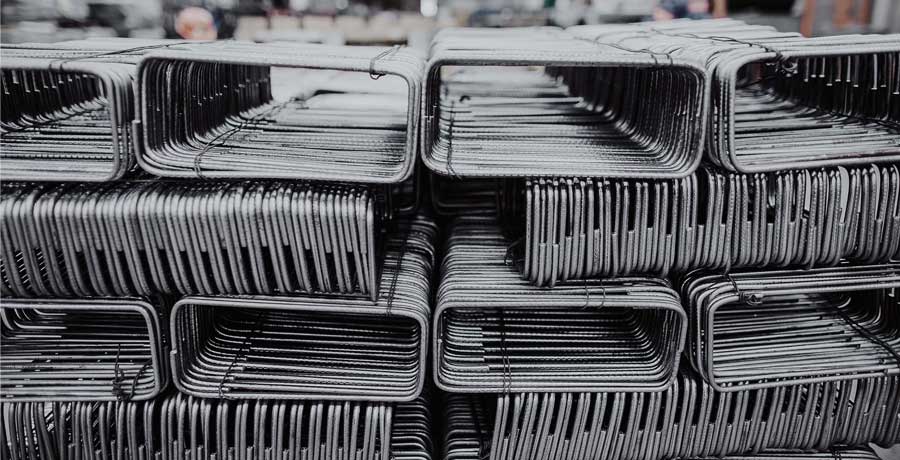

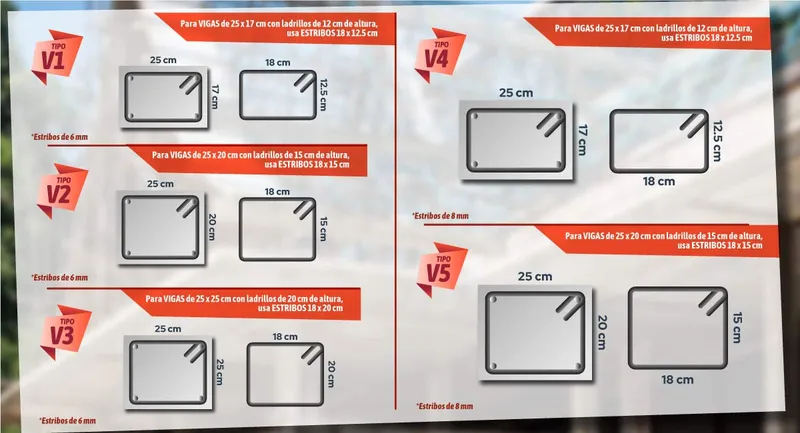

| Tipo de Estribo | Aplicación Común | Normativa Sugerida |
|---|---|---|
| Cerrado de 90° o 135° | Vigas de carga y columnas | COVENIN 1753 |
| Espiral (Zuncho) | Columnas circulares de alta carga | Estructuras de puentes |
| Estribos Suplementarios (Trabas) | Muros de corte y columnas anchas | Refuerzo sísmico |
Errores Comunes en la Instalación
Un estribo mal ejecutado puede ser inútil:
– Ganchos Insuficientes: Los ganchos deben doblarse a 135 grados hacia el interior del núcleo. Un doblez a 90 grados puede abrirse durante un sismo.
– Espaciamiento Excesivo: La separación entre estribos debe ser menor en las zonas cercanas a los nodos (uniones viga-columna) donde el esfuerzo cortante es máximo.
– Recubrimiento Escaso: Si el estribo queda muy cerca de la superficie, el acero se oxidará rápidamente por la humedad ambiental.
Consejos para Contratistas
- Acero de Calidad: Use cabillas con certificado de calidad que garantice la fluencia del acero (usualmente Grado 60).
- Cizallas de Precisión: Asegure cortes limpios para evitar debilitar el material en los puntos de doblez.
Casos NO Recomendados: Cuándo Evitar el Uso de Estribos Convencionales
Aunque los estribos son esenciales, existen escenarios en obra donde su aplicación estándar puede ser contraproducente o insuficiente:
- Elementos de concreto simple (no armado): En aceras, bordillos o contrapisos sin solicitaciones estructurales, los estribos son un gasto innecesario. El concreto simple trabaja bien a compresión sin refuerzo transversal.
- Vigas de gran peralte con cargas concentradas extremas: En estos casos, los estribos verticales tradicionales pueden no ser suficientes para controlar las grietas diagonales. Se requiere acero de refuerzo inclinado (barras dobladas) o mallas electrosoldadas adicionales.
- Zonas con alta exposición a cloruros (ambientes marinos): Si los estribos no tienen el recubrimiento adecuado (mínimo 5 cm en ambiente marino según COVENIN), el acero se corroerá rápidamente. En estos casos, se recomienda usar acero epóxico o galvanizado, o rediseñar la sección para evitar el uso de estribos muy cercanos a la superficie.
- Reparaciones de emergencia sin ingeniero estructural: Cortar y reemplazar estribos en una columna existente sin un análisis de cargas puede debilitar la estructura. No se recomienda intervenir estribos sin supervisión profesional.
Troubleshooting: Solución de Problemas en Terreno Venezolano
| Problema Detectado | Causa Probable | Solución Práctica en Obra |
|---|---|---|
| Estribos se abren durante el vaciado del concreto | Ganchos a 90° en lugar de 135° | Redoblar los ganchos a 135° con una dobladora manual; si el acero se fractura, reemplazar la pieza. |
| Separación entre estribos no cumple con planos | Error del armador o falta de topes | Instalar separadores de plástico o cuñas de acero soldadas en frío para ajustar la distancia. |
| Estribos oxidados antes del vaciado | Almacenamiento a la intemperie en época de lluvia | Cepillar con cepillo de alambre y aplicar un inhibidor de óxido temporal; si la pérdida de sección es >10%, desechar. |
| Dificultad para doblar estribos de 12 mm en obra | Acero de alta dureza o herramienta inadecuada | Usar una dobladora mecánica de banco; calentar el acero con soplete (máximo 200°C) para facilitar el doblez sin alterar la estructura molecular. |
| Estribos sueltos que se desplazan al vibrar el concreto | Falta de amarre con alambre recocido | Amarrar cada estribo a las barras longitudinales con alambre N° 16 en al menos dos puntos opuestos. |
Normativa Sísmica Venezolana
Venezuela está clasificada como zona de amenaza sísmica alta e intermedia según COVENIN 1756. Esto implica que:
– Las edificaciones esenciales (hospitales, escuelas) requieren estribos con ganchos a 135° en todos los elementos.
– La separación máxima entre estribos en zonas de confinamiento no debe exceder d/4 (donde «d» es el peralte efectivo de la viga).
– Se debe verificar que el acero de refuerzo cumpla con la norma COVENIN 316 (acero Grado 60).
Costos y Disponibilidad en el Mercado Venezolano
El costo del acero para estribos varía según el diámetro y la calidad:
| Diámetro (mm) | Uso Principal | Precio Estimado x Kg (USD) |
|---|---|---|
| 8 mm (N° 2) | Estribos en vigas secundarias | $1.20 – $1.50 |
| 10 mm (N° 3) | Estribos en vigas principales | $1.15 – $1.40 |
| 12 mm (N° 4) | Columnas y zapatas | $1.10 – $1.35 |
